一種高濃度煙氣脫硫除塵設備
日期：2020-09-14 15:09瀏覽次數：
說 明 書 摘 要
本實用新型提供一種高濃度煙氣脫硫除塵設備，包括脫硫箱和U形收集管，所述脫硫箱的上側設置有噴淋組件，所述U形收集管的兩端均通過固定組件固定安裝有連接管頭，兩個連接管道分別連通有輸氣管和進氣管，所述進氣管連通于所述脫硫箱一側的底部，涉及煙氣脫硫領域。本實用新型通過設置噴淋組件，在噴淋時通過電機、齒輪、旋轉連接頭等配合使噴淋管帶動噴頭轉動進行噴淋，從而增大噴淋面積，使上升的氣流可以更加充分的與脫硫劑進行接觸，提高反應的效率與質量，且通過設置U形收集盒配合濾網可以對濾下的固體殼體進行收集，并且通過固定組件進行固定安裝，對U形收集管和濾網的拆卸與安裝均操作簡單方便，便于U形收集管和濾網進行清理。
1.一種高濃度煙氣脫硫除塵設備，其特征在于：包括脫硫箱（1）和U形收集管（4），所述脫硫箱（1）的上側設置有噴淋組件（2），所述U形收集管（4）的兩端均通過固定組件（5）固定安裝有連接管頭（6），兩個連接管道分別連通有輸氣管（7）和進氣管（3），所述進氣管（3）連通于所述脫硫箱（1）一側的底部，所述連接管頭（6）的內部且位于U形收集管（4）上側設置有濾網（11），所述連接管頭（6）的的端部開設有限位槽（10），所述濾網（11）的邊側位于限位槽（10）的內部。
2.根據權利要求1所述的高濃度煙氣脫硫除塵設備，其特征在于：所述噴淋組件（2）包括安裝架（21），所述安裝架固定于所述脫硫箱（1）的頂部，所述安裝架（21）的一側轉動連接有連接管（22），所述連接管（22）的底端貫穿脫硫箱（1）且延伸至脫硫箱（1）的內部，所述連接管（22）的底端連通有噴淋管（23），所述噴淋管（23）的底端連通有噴頭（24），所述連接管（22）的頂端通過旋轉連接頭（25）連通有進液管（26）。
3.根據權利要求2所述的高濃度煙氣脫硫除塵設備，其特征在于：所述安裝架（21）頂部固定安裝有電機（29），所述電機（29）輸出軸的一端通過聯軸器固定連接有轉動軸，所述轉動軸的表面套設有主動齒輪（27），所述連接管（22）的表面套設有從動齒輪（28），所述主動齒輪（27）與從動齒輪（28）嚙合。
4.根據權利要求1所述的高濃度煙氣脫硫除塵設備，其特征在于：所述固定組件（5）包括固定塊（51）和兩個滑桿（52），所述固定塊（51）固定于所述U形收集管（4）表面的上側，兩個所述滑桿（52）固定于所述U形收集管（4）的表面且位于該固定塊（51）的兩側，所述固定塊（51）上開設有限位孔（53），所述限位孔（53）的一側開設有凹槽（54）。
5.根據權利要求4所述的高濃度煙氣脫硫除塵設備，其特征在于：所述凹槽（54）的內部設置有活塞塊（55），所述活塞塊（55）的一側固定連接有卡塊（59），所述活塞塊（55）的另一側固定連接有彈性件（56），所述活塞塊（55）的兩側均固定連接有帶動桿（58），所述帶動桿（58）的一端通過滑槽（57）延伸至固定塊（51）的外部，所述帶動桿（58）的一端通過套環與所述滑桿（52）的滑動連接，所述滑桿（52）的表面滑動連接有套管（510），所述套管（510）的端部固定連接有按壓塊（511）。
6.根據權利要求1所述的高濃度煙氣脫硫除塵設備，其特征在于：所述U形收集管（4）的兩側均固定連接有支撐塊（8），所述支撐塊（8）的頂部固定連接有限位軸（9），所述限位軸（9）上開設有固定孔（12）。
2.根據權利要求1所述的高濃度煙氣脫硫除塵設備，其特征在于：所述噴淋組件（2）包括安裝架（21），所述安裝架固定于所述脫硫箱（1）的頂部，所述安裝架（21）的一側轉動連接有連接管（22），所述連接管（22）的底端貫穿脫硫箱（1）且延伸至脫硫箱（1）的內部，所述連接管（22）的底端連通有噴淋管（23），所述噴淋管（23）的底端連通有噴頭（24），所述連接管（22）的頂端通過旋轉連接頭（25）連通有進液管（26）。
3.根據權利要求2所述的高濃度煙氣脫硫除塵設備，其特征在于：所述安裝架（21）頂部固定安裝有電機（29），所述電機（29）輸出軸的一端通過聯軸器固定連接有轉動軸，所述轉動軸的表面套設有主動齒輪（27），所述連接管（22）的表面套設有從動齒輪（28），所述主動齒輪（27）與從動齒輪（28）嚙合。
4.根據權利要求1所述的高濃度煙氣脫硫除塵設備，其特征在于：所述固定組件（5）包括固定塊（51）和兩個滑桿（52），所述固定塊（51）固定于所述U形收集管（4）表面的上側，兩個所述滑桿（52）固定于所述U形收集管（4）的表面且位于該固定塊（51）的兩側，所述固定塊（51）上開設有限位孔（53），所述限位孔（53）的一側開設有凹槽（54）。
5.根據權利要求4所述的高濃度煙氣脫硫除塵設備，其特征在于：所述凹槽（54）的內部設置有活塞塊（55），所述活塞塊（55）的一側固定連接有卡塊（59），所述活塞塊（55）的另一側固定連接有彈性件（56），所述活塞塊（55）的兩側均固定連接有帶動桿（58），所述帶動桿（58）的一端通過滑槽（57）延伸至固定塊（51）的外部，所述帶動桿（58）的一端通過套環與所述滑桿（52）的滑動連接，所述滑桿（52）的表面滑動連接有套管（510），所述套管（510）的端部固定連接有按壓塊（511）。
6.根據權利要求1所述的高濃度煙氣脫硫除塵設備，其特征在于：所述U形收集管（4）的兩側均固定連接有支撐塊（8），所述支撐塊（8）的頂部固定連接有限位軸（9），所述限位軸（9）上開設有固定孔（12）。
一種高濃度煙氣脫硫除塵設備
技術領域
本實用新型涉及煙氣脫硫領域，尤其涉及一種高濃度煙氣脫硫除塵設備。
背景技術
煙氣脫硫指從煙道氣或其他工業廢氣中除去硫氧化物(SO2 和SO3)，煙氣脫硫包括濕法煙氣脫硫，使煙氣與脫硫液體進行接觸反應。
由于煙氣中含有大量的固體顆粒，在進行脫硫時，需要對煙氣中的固定顆粒進行濾除，目前通過過濾網過濾后，過濾網表面粘附大量的固體顆粒，需要定期清理，目前濾網的安裝拆卸麻煩，清理不方便，且不能對過濾下來的固定顆粒進行集中收集。
實用新型內容
本實用新型的目的在于提供一種高濃度煙氣脫硫除塵設備，以解決上述技術問題。
本實用新型為解決上述技術問題，采用以下技術方案來實現：一種高濃度煙氣脫硫除塵設備，包括脫硫箱和U形收集管，所述脫硫箱的上側設置有噴淋組件，所述U形收集管的兩端均通過固定組件固定安裝有連接管頭，兩個連接管道分別連通有輸氣管和進氣管，所述進氣管連通于所述脫硫箱一側的底部，所述連接管頭的內部且位于U形收集管上側設置有濾網，所述連接管頭的的端部開設有限位槽，所述濾網的邊側位于限位槽的內部。
進一步地，所述噴淋組件包括安裝架，所述安裝架固定于所述脫硫箱的頂部，所述安裝架的一側轉動連接有連接管，所述連接管的底端貫穿脫硫箱且延伸至脫硫箱的內部，所述連接管的底端連通有噴淋管，所述噴淋管的底端連通有噴頭，所述連接管的頂端通過旋轉連接頭連通有進液管。
通過旋轉連接頭連接進液管，當連接管轉動的時候，進液管可以不跟隨轉動。
進一步地，所述安裝架頂部固定安裝有電機，所述電機輸出軸的一端通過聯軸器固定連接有轉動軸，所述轉動軸的表面套設有主動齒輪，所述連接管的表面套設有從動齒輪，所述主動齒輪與從動齒輪嚙合。
進一步地，所述固定組件包括固定塊和兩個滑桿，所述固定塊固定于所述U形收集管表面的上側，兩個所述滑桿固定于所述U形收集管的表面且位于該固定塊的兩側，所述固定塊上開設有限位孔，所述限位孔的一側開設有凹槽。
進一步地，所述凹槽的內部設置有活塞塊，所述活塞塊的一側固定連接有卡塊，所述活塞塊的另一側固定連接有彈性件，所述活塞塊的兩側均固定連接有帶動桿，所述帶動桿的一端通過滑槽延伸至固定塊的外部，所述帶動桿的一端通過套環與所述滑桿的滑動連接，所述滑桿的表面滑動連接有套管，所述套管的端部固定連接有按壓塊。
進一步地，所述U形收集管的兩側均固定連接有支撐塊，所述支撐塊的頂部固定連接有限位軸，所述限位軸上開設有固定孔。
本實用新型的有益效果是：
本實用新型通過設置噴淋組件，在噴淋時通過電機、齒輪、旋轉連接頭等配合使噴淋管帶動噴頭轉動進行噴淋，從而增大噴淋面積，使上升的氣流可以更加充分的與脫硫劑進行接觸，提高反應的效率與質量，且通過設置U形收集盒配合濾網可以對濾下的固體殼體進行收集，并且通過固定組件進行固定安裝，對U形收集管和濾網的拆卸與安裝均操作簡單方便，便于U形收集管和濾網進行清理。
附圖說明

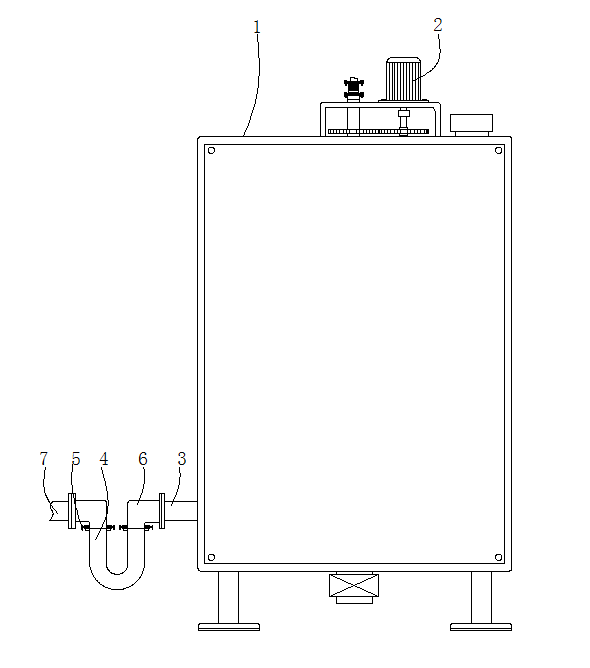

圖1為本實用新型內部的結構示意圖；
圖2為本實用新型U形收集管的剖視圖；
圖3為本實用新型固定組件的剖視圖；
圖4為本實用新型的限位軸的側視圖；
圖5為本實用新型整體的外部結構示意圖。
附圖標記：1-脫硫箱、2-噴淋組件、21-安裝架、22-連接管、23-噴淋管、24-噴頭、25-旋轉連接頭、26-進液管、27-主動齒輪、28-從動齒輪、29-電機、3-進氣管、4-U形收集管、5-固定組件、51-固定塊、52-滑桿、53-限位孔、54-凹槽、55-活塞塊、56-彈性件、57-滑槽、58-帶動桿、59-卡塊、510- 套管、511-按壓塊、6-連接管頭、7-輸氣管、8-支撐塊、9-限位軸、10-限位槽、11-濾網、12-固定孔。
具體實施方式
為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施例和附圖，進一步闡述本實用新型，但下述實施例僅僅為本實用新型的優選實施例，并非全部。基于實施方式中的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得其它實施例，都屬于本發明的保護范圍。
下面結合附圖描述本實用新型的具體實施例。
如圖1-5所示，一種高濃度煙氣脫硫除塵設備，包括脫硫箱1和U形收集管4，所述脫硫箱1的上側設置有噴淋組件2，所述U形收集管4的兩端均通過固定組件5固定安裝有連接管頭6，兩個連接管道分別連通有輸氣管7和進氣管3，所述進氣管3連通于所述脫硫箱1一側的底部，所述連接管頭6的內部且位于U形收集管4上側設置有濾網11，所述連接管頭6的的端部開設有限位槽10，所述濾網11的邊側位于限位槽10的內部。
濾網11包括外部邊框，以及固定在邊框內部的濾芯，邊框位于限位槽10內部，且限位槽10為環形開設，且濾網11設置在靠近脫硫箱1一側的連接管頭6內部，另一側的連接管頭6未設置濾網11，脫硫箱1頂部的一側連通有出氣管頭，脫硫箱1底部連通有出液管，輸液管上設置有閥門。
所述噴淋組件2包括安裝架21，所述安裝架固定于所述脫硫箱1的頂部，所述安裝架21的一側轉動連接有連接管22，所述連接管22的底端貫穿脫硫箱1且延伸至脫硫箱1的內部，所述連接管22的底端連通有噴淋管23，所述噴淋管23的底端連通有噴頭24，所述連接管22的頂端通過旋轉連接頭25連通有進液管26。
連接管22貫穿安裝架21，且在貫穿處的表面套設有軸承，同時連接管的表面且位于安裝架21的頂部和底部均套設有限位環，連接管22與脫硫箱1貫穿處設置機械密封。
所述安裝架21頂部固定安裝有電機29，所述電機29輸出軸的一端通過聯軸器固定連接有轉動軸，所述轉動軸的表面套設有主動齒輪27，所述連接管22的表面套設有從動齒輪28，所述主動齒輪27與從動齒輪28嚙合。
電機29通過電源線與外部電源連接供電。
所述固定組件5包括固定塊51和兩個滑桿52，所述固定塊51固定于所述U形收集管4表面的上側，兩個所述滑桿72固定于所述U形收集管4的表面且位于該固定塊51的兩側，所述固定塊51上開設有限位孔53，所述限位孔53的一側開設有凹槽54。
所述凹槽54的內部設置有活塞塊55，所述活塞塊55的一側固定連接有卡塊59，所述活塞塊55的另一側固定連接有彈性件56，所述活塞塊55的兩側均固定連接有帶動桿58，所述帶動桿58的一端通過滑槽57延伸至固定塊51的外部，所述帶動桿58的一端通過套環與所述滑桿72的滑動連接，所述滑桿52的表面滑動連接有套管510，所述套管510的端部固定連接有按壓塊511。
當彈性件56正常伸展時卡塊59位于限位孔53的內部，且卡塊59的底部設置弧形面，U形收集管4的頂端粘接有密封膠墊
凹槽54的兩側通過滑槽57與外部連通。
所述U形收集管4的兩側均固定連接有支撐塊8，所述支撐塊8的頂部固定連接有限位軸9，所述限位軸9上開設有固定孔12。
限位軸9的直徑與限位孔53的直徑相同，U形收集管4兩側的管的兩側的上側均固定連接有支撐塊8。
工作原理：當煙氣經過輸氣管7通過位于左側的連接管頭6進入到U形收集管4內部，通過U形收集管4右側上方的連接管頭6內部的濾網11將固體顆粒進行過濾，煙氣進過進氣管3進入到脫硫箱1內部；
此時脫硫液通過噴淋管23上的噴頭噴出，且通過電機29帶動主動齒輪27轉動，主動齒輪27帶動從動齒輪28轉動，從而帶動連接管22轉動，連接管22帶動噴淋管23轉動，從而增大噴淋面積，使上升的氣流可以更加充分的與脫硫劑進行接觸，提高反應的效率與質量；
當脫硫結束后，可以通過脫硫箱1頂部的出氣管輸送至下一個步驟進行處理，處理后的溶液通過脫硫箱1底部的出液管排出；
且濾網11過濾下來的顆粒通過重力的作用直接掉落到U形收集管4內部進行收集，當需要對濾網11以及固定顆粒進行清理時，通過同時按壓兩個連接管頭5兩側的按壓塊511，然后向下拉動，即可將U形收集管4取下；
其中按壓按壓塊511時，按壓塊511推動套管510推動套環，套環通過帶動桿58帶動活塞塊55壓縮彈性件，并帶動卡塊59移入凹槽54內部移出限位軸9上的固定孔12；
同時此時可以直接將濾網11取出進行清理或者更換，然后可以將U形收集管4內部收集的固體顆粒倒出；
安裝時，將U形收集管4兩個管頭兩側的限位軸9對應插入到固定塊51上的限位孔53內部，且插入時，限位孔53的邊側擠壓卡塊59的弧形面，使其推動活塞塊55壓縮彈性件56，進入到凹槽54內部，當限位軸9移動至其上的固定孔12與限位軸9位置對應時，通過彈性件56的作用推動卡塊59進入到固定孔12內部對其進行限位，且此時U形收集管4頂端的密封膠墊處于壓縮狀態，安裝簡單。
